CM570-21集中控制器
现本地边缘计算功能，典型功能有本地定时开关、节假日策略开关、光照开关等， 具有三相电能采集、电缆温度采集、回路输出 状态采集等功能。可根据客户需求定制不同协议及硬件功能。
产品特性
功能特性：
基于高性能 32 位工业级微处理器，主频880MHz
采用高可靠的 Linux内核和web服务器
带液晶显示功能，多个指示灯，多个按键
具有 10/100M/1000M 以太网接口、RS485 接口
支持 4G通信方式，支持以太网远程通讯方式，可扩 展为 5G 全网通通讯方式
支持wifi通信，方便本地wifi连接和设置
支持远程运维，远程登录设备并配置
支持远程程序升级，支持以太网、本地程序升级
内置智能电表，实现远程电能等数据读取，支持外置 电表远程数据读取
内置高性 能PLC 通信模块，实现智能路灯控制
内置 4 路 DO 开关量输出，6 路 开关量 DI 输入检测， 2 路交流DI 输入检测
全密封防护外壳，抗干扰能力强，能经受高压、雷电 及高频信号干扰
技术参数
功能参数 | 内容 | ||
电源输入 | 电压范围 | 9~28VDC 推荐 12VDC 5A | |
电流范围 | ≥3A | ||
待机功耗 | ≤2W | ||
电能检测 | 三相电压检测 | 85~265VAC | |
电压检测精度 | ≤2% | ||
三相电流检测 | 0~500A | ||
电流检测精度 | ≤5% | ||
有功无功精度 | ≤2% | ||
接口能力 | 直流 DI | 4 路 12VDC ~ 24VDC | |
直流 DO | 4 路 常开 12VDC ~ 24VDC | ||
交流 DI | 4 路 220VAC 检测 | ||
交流 DO | 4 路 继电器输出 触点能力 250V 10A | ||
温度检测 | 4 路 -55 ~ 125℃ DS18B20 传感器 | ||
漏电流检测 | 1 路 0 ~ 1A | ||
通信指标 | 通信制式 | 移动 2G/.CAT-1 联通 2G/CAT-1 电信 CAT-1 | |
支持频段 | TD-LTE:Band 38/39/40/41 FDD-LTE:Band 1/3/5/8 GSM:Band 3/8 | ||
功率等级 | TD-LTE Band 38/39/40/41 | +23dBm(Power class 3) | |
FDD-LTE Band 1/3/5/8 | +23dBm(Power class 3) | ||
GSM Band 8 | +33dBm(Power class 4) | ||
GSM Band 3 | +30dBm(Power class 1) | ||
通信扩展 | 有线通信 | RS485/CAN | |
无线通信 | 4G/NB/LORA/ZIGBEE | ||
交互功能 | 7 寸 TFT 液晶屏 | 分辨率： 800*480 可选电阻屏、电容屏 | |
指示灯 | 网络、运行、故障指示灯 | ||
手动按键 | 具备本地应急全开、全关按键 | ||
定时策略 | 每个回路 8 组定时策略 | ||
光照策略 | 每个回路 1 组光照策略 | ||
安规 | 安全标准 | IEC60950/EN60950/UL60950 |
电磁兼容 | EMI | CISPR22/EN55032:CLASS B |
EMS | IEC/EN6100-4:Perf.Criteria B | |
使用环境 | 工作温度 | -35℃ ~ +75℃ |
存储温度 | -40℃ ~ +90℃ | |
工作湿度 | 5% ~ 95% (无凝露) | |
存储湿度 | 10% ~ 80% | |
其他参数 | 防护等级 | IP20 |
外观尺寸(mm) | L:170mm W:64mm H:38.75mm | |
重量(g) |

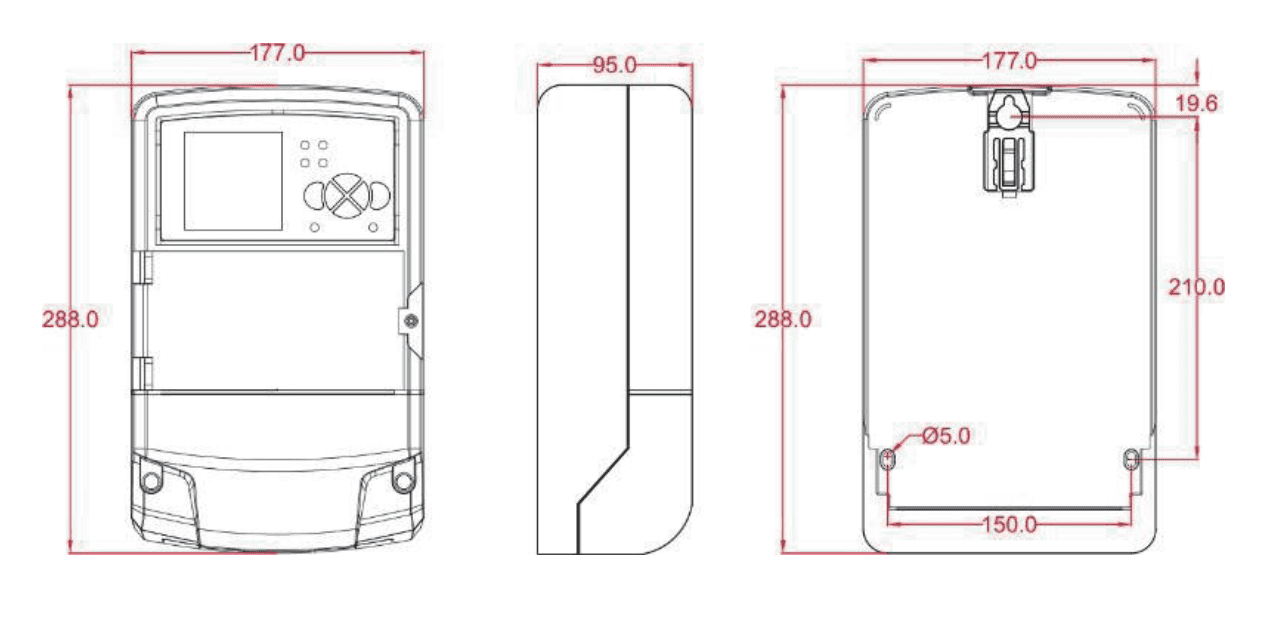

产品尺寸
