CM570-11P
产品特性
厦门才茂工业级CM570-11P是基于宽带电力载波（HPLC）通信的智慧单灯控制器，主要应用于智慧灯杆、智慧路灯杆、多功能杆或客户指定场合。单灯控制器无法单独使用，必须配合智慧集中控制器、智慧灯杆管理平台系统使用。单灯控制器的功能主要有路灯远程开/关控制、电量采集、路灯故障警报、电力载波通信、LED 灯具无极调光功能等等。
v 通信功能：采用最新一代宽带电力载波（HPLC）通信技术，支持强大的去噪和纠错能力，采用OPDM调制技术，支持CSMA/CA，提供冲突避免机制，提高传输效率；
v 电量采集：实时监测路灯电压、电流、功率、电能以及亮灯时长统计；
v 智能控制：实现路灯的远程开关控制、亮度调整、分时段、经纬度、系统任务控制和任务自运行；
v 故障检测：采用智能算法检测路灯工作状态，路灯异常警报，方便用户监测和维护灯具。漏电和灯杆倾斜检测（可定制）；

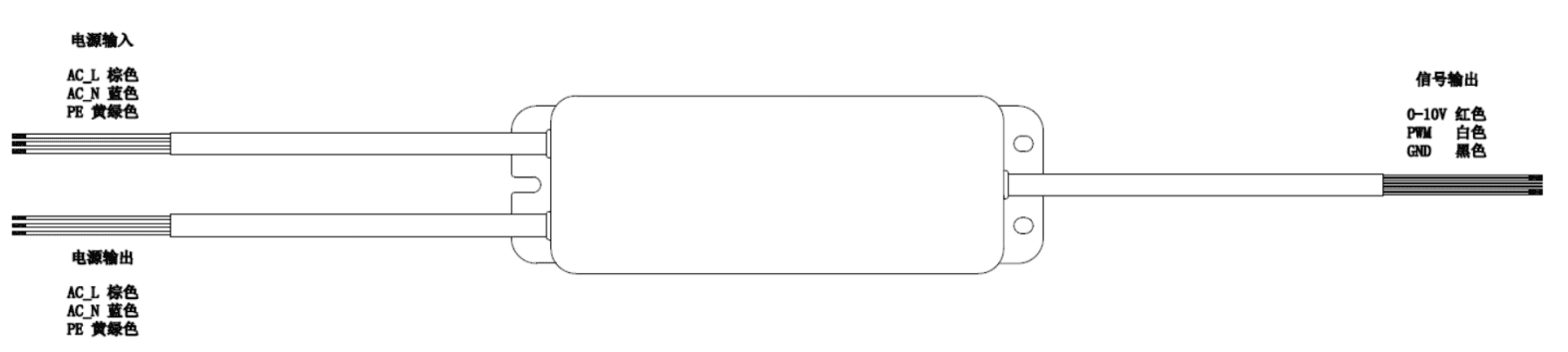

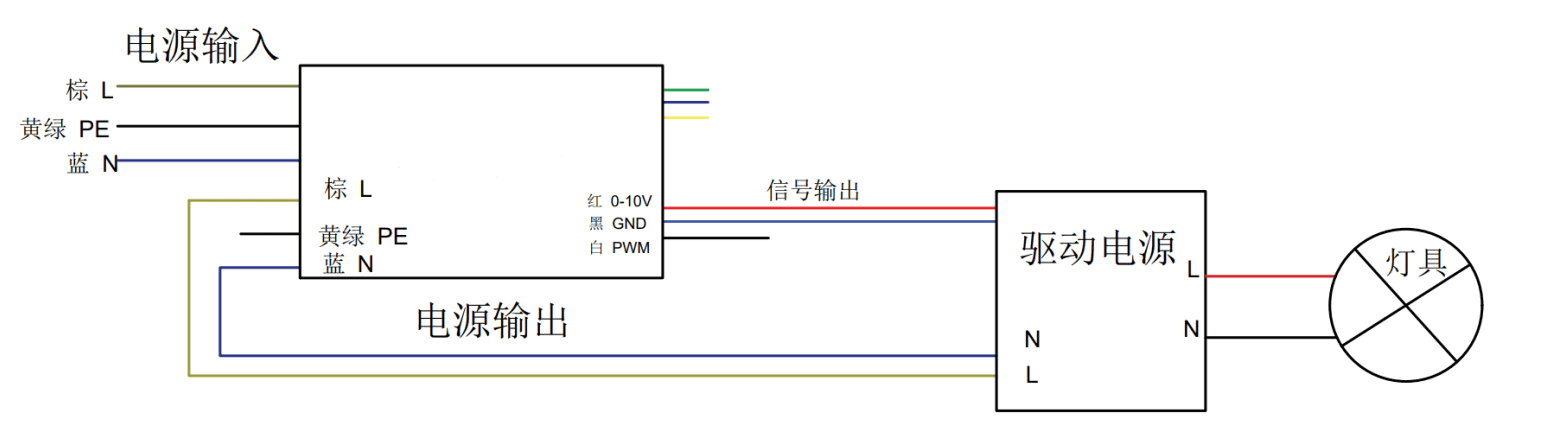

v 外设接口：支持1路220VAC输入，1路220VAC输出； 1路0-10V和1路PWM调光接口。（可定制隔离调光）
v 调光方式：支持PWM和0-10V无极调光，任选其一；
v 固件升级：远程OTA升级（需配合集中器/路灯网关实现）和本地在线升级；
v 防水等级：采用 IP67 防护等级;
v 适用环境：采用优质防水导热硅胶，温度适应性好，可在-40°C~+80°C环境下正常工作;
v 通信协议：支持多协议，支持标准modbus协议和私有协议等协议。
技术参数
输入 | 电压范围 | 85-305VAC |
频率范围 | 50/60Hz | |
电流范围 | 0-4A | |
待机功耗 | ＜1W | |
电量检测 | 电压检测范围 | 85-305VAC |
电压检测精度 | ≤2% | |
电流检测范围 | 0-2.5A | |
电流检测精度 | ≤2% | |
有功功率检测精度 | ≤2% | |
调光输出 | PWM | 5V/400Hz |
0-10V | 0-10V（精度1%） | |
通信 | 通信信号 | HPLC（电力载波），符合PLBUS高速载波通信技术规范 |
载波调制 | 采用OFDM技术 | |
传输距离 | >2km（无环境干扰，点对点500m，中继模式下，大于2km） | |
传输速率 | 通信速率优于200kbps | |
载波频段 | 载波工作支持频率范围：0.7-6MHz，默认工作频 段:2.4-5.7MHz | |
环境 | 工作温度 | -40°C～+80℃ |
工作湿度 | 5～95%RH（无冷凝） | |
储存温度、湿度 | -40°C～+85℃,10～90%RH | |
安规和电磁兼容 | 安全规范 | UL8750,EN61347-1,CLASS 2，IP67，UL60950-1 |
耐压 | I/P-O/P：3.75KVAC I/P-FG：2KVAC O/P-FG：0.5KVAC | |
绝缘阻抗 | I/P-O/P，I/P-FG，O/P-FG：＞50MΩ At 500VDC | |
静电放电 | ||
脉冲群抗扰度 | IEC/EN 61000-4-4 ±4KV | |
浪涌抗扰度 | IEC/EN 61000-4-5 Power Line: line to line 4 kV, line to earth 6 kV | |
其它 | 防护等级 | IP67 |
尺寸 | 168*56*40mm(L*W*H) | |
净量 | 300g |

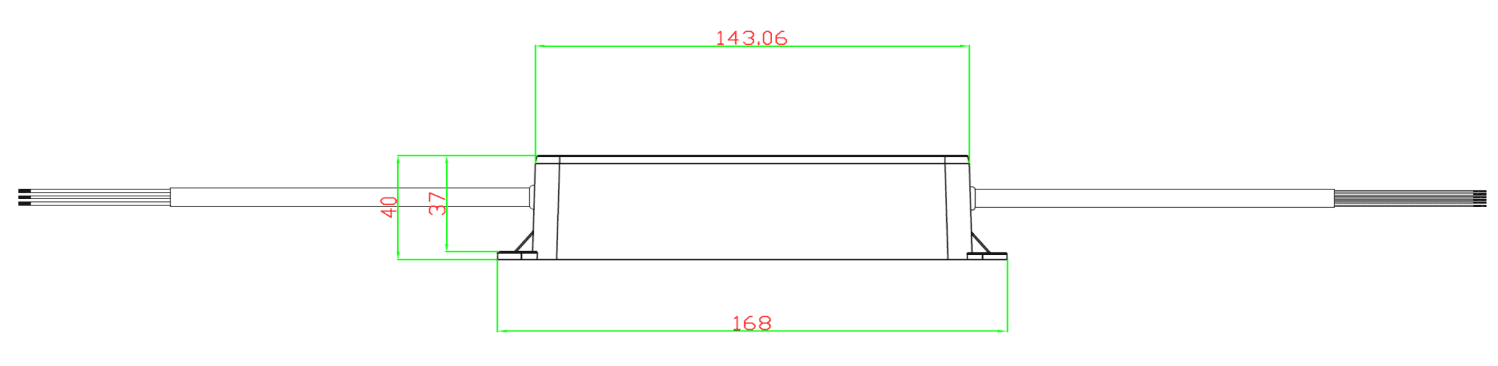

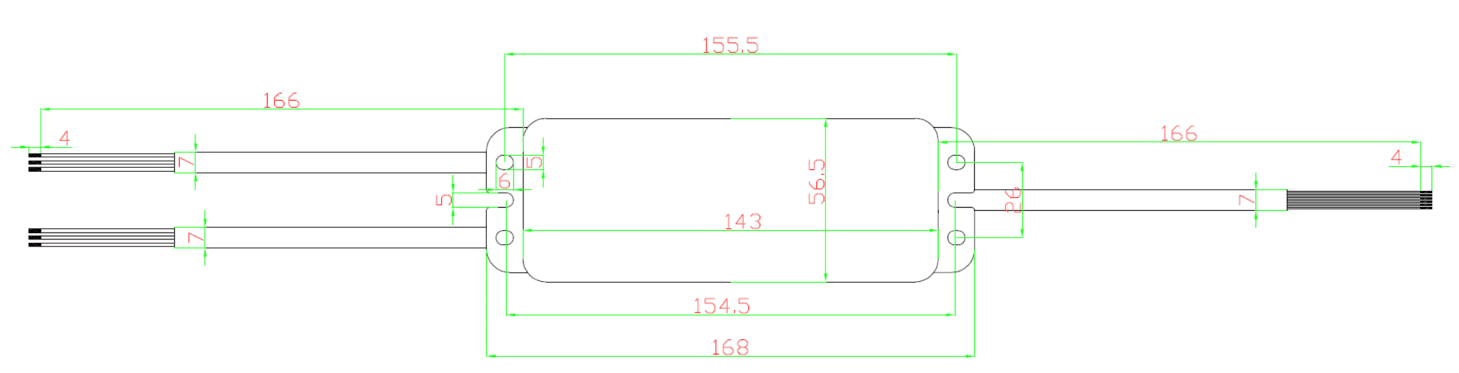

产品尺寸
