泵房 RTU无人值守远程无线控制系统

时间:2016-11-08 来源:本站原创

一、概述

随着社会的进步和经济的快速发展,现代社会各行各业对水资源的需求剧增,地下水是一种不可或缺的宝贵资源,加上水源井地理位置分布的离散性,导致水源井的管理变得既重要又复杂。传统工作人员定时查看以及后来的架设光纤、铺设电缆的监控方式,都由于成本、时延及管理等局限不能很好的满足水源井监控需求。在此背景下,通过无线GPRS/3G网络监控泵站,实现无人值守的水源井监控应运而生,并得到了广泛应用。







二、系统组成

整个系统由数据采集与检测、现场监测与控制、远端监控指挥三部分组成。

1、数据采集与检测。数据采集场监测与控制部分由管理控制软件、手动集中操作面板组成。2、控制计算机和管理控制软件组成自动监控系统,负责将模块传输来的数据整理分析,根据控制策略做出决策,并将数据记录存储。手动集中操作面板与自动监控系统平行实现控制功能。

3、远端监控指挥。远端监控指挥部分由计算机、管理软件、网络传输部分组成。



三、系统设计

1.系统工作原理

   在远程各个井位安装一台远程遥控箱,控制箱内核心设备为RTU,RTU采集现场设备信息,最终传至泵房监控服务器,服务器将获得的信息进行存储,分析,转发,输出等动作。正常的系统操作在泵房的客户端和网控的客户端。

2.现场硬件部分

本系统现场分为两类:远程各井位和中心泵房处

远程各井位

远程每口井位都放一控制箱,结合系统功能,其内核心设备为RTU.

3.现场控制器RTU

现场控制器RTU是系统最核心的硬件,它的优劣直接决定着系统品质的高低。本系统所采用的控制器是RX-204,它是一微机监控、保护单元,是针对高低压电力监控保护、配网监控保护、用电监控保护;化工、油田集转油站、水源井、扬水泵站等存在众多三相用电的场合而专门开发的一种专门适用于三相交流电监控、保护的测控、保护单元。







四、系统功能

◆远程监测各加压泵站水池水位或进站压力、出站流量、出站压力。

◆远程监测加压泵组的工作状态、电流、电压、保护状态、工作模式。

◆远程切换水泵的控制模式,远程控制加压泵组水泵的启停。

◆光纤通信时,支持视频在线监视泵站全景、电气控制室等重要工位。

◆现场出现电流电压超限、水位超限、设备保护等状况时,监控中心可声光报警。

◆支持各种监测信息、控制信息、报警信息、操作信息的存储和查询。



五、 功能特点

◆ 采集进站管道压力或清水池水位、出站压力、出站流量。

◆ 采集每台加压泵启停状态、工作电流、工作电压、电能等电参数。

◆ 采集配电室各路开关状态、电能等。

◆ 光纤通信时,图像监视泵站全景、电气室、泵房等重要工位。

◆ 支持加压泵启动柜手动控制、自动控制、远程控制加压水泵的启停,控制模式可切换。

◆ 依据供水压力和水泵运行时间,智能选择水泵投入运行。

◆ 电流过大、缺相、水位过低过高、控制柜保护、配电室故障、闲人进入等情况发生时,立即上报信息。

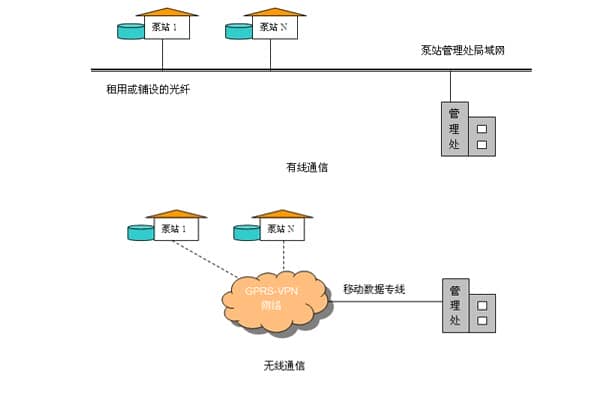

◆ 支持光纤通信、局域网通信、GPRS、短消息等无线通信方式。

◆ 存储、显示、查询泵站监控数据及工作参数。

◆ 支持多路图像监控。(有线通信方式)

◆ 支持就地、远程维护测控设备。
