违章抓拍无线通信解决系统方案

一、概述

    随着现代工业与科技的进步与发展，工业控制领域的网络化，分布式的特点越来越明显，需求日益剧增。工业控制从传统的现场控制逐步发展到了远程监控模式，强大的互联和日趋成熟的数据通信技术使距离不再成为一种制约，工业控制网络因此得到了延伸。

城市交通中的违章现象一直是城市交通管理中的顽疾，对道路的畅通以及行人安全均存在严重影响，如何规范驾驶员文明驾车行为，对违反交通规则的行为及时准确的进行取证查看，是道路监控的关键问题。

二、系统组成

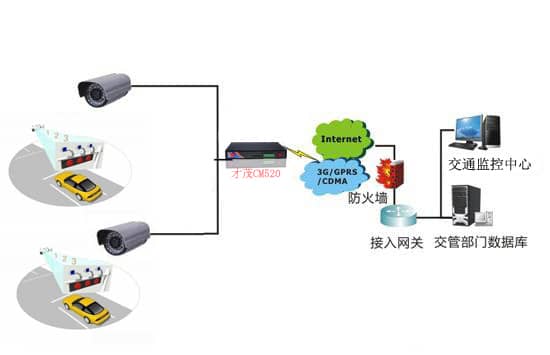

本方案由三部分组成：抓拍现场（前端系统）、网络传输系统、监控中心管理平台
  抓拍现场
抓拍现场可分为移动抓拍现场及固定抓拍现场；
移动抓拍现场：由移动测速器及工业3G无线路由器构成。
移动测速器可由交警摆放至，可辨识社会车辆拍照的任意位置。当发现违章车辆后，移动测速器将违章信息以图片形式，通过工业3G路由器发送至交警中心管理平台。
固定抓拍现场：由多个固定测速器及工业3G无线路由器构成。
固定测速器被安置在道路一侧，面向车辆正面。当固定测速器检测到超速车辆后，测速器将违章信息以图片形式，通过工业3G路由器发送至交警中心管理平台。
  网络传输
在本方案中，运营商一侧将分布在各地的通信基站与现场测速器通过3G网络相连接，另一侧通过数字专线与监控中心相连接。运营商利用自身网络优势，将分散在各地的测速器汇聚至监控中心网络，并为3G路由器分配独立的IP地址，由监控中心做统一管理。通信信息在此网络中可双向传输。
  监控中心管理平台
监控中心由接入路由、防火墙、认证服务器、信息收集系统及信息处理系统组成。接入路由、防火墙及认证服务器为前端接入设备提供身份认证，并为通过安全策略隔离监控中心内部网络安全，信息收集系统则负责接收测速器传来的“违章信息”，并交送至信息处理系统。信息处理系统通过识别社会车辆的车牌，从而生成罚单，录入交警中心罚单系统。
