无线井盖及户外箱体监测管理系统

一、概述

随着城市化进程的加快，市政公用设施建设发展迅速。电力、通信等部门大都有自己部门管理的井盖，由于缺乏有效的实时监控及管理手段，给不法分子提供了可乘之机，偷盗井盖的犯罪行为时有发生，不仅影响了相关设备的正常工作，造成巨大的直接或间接经济损失，而且丢失井盖的井口也会对道路上的车辆、行人造成极大的危害，对社会安定、安全造成负面影响。

二、系统组成

该系统由前端井盖监控采集器、无线通讯模块、井盖监控管理中心组成。

（1）井盖监控采集终端

包括开关探测器、烟雾传感器、控制器，利用开关移位探测原理判断井盖的开启与闭合状态。当井盖非授权开启时，触发探测器报警信号，通过信号编码处理器处理后将告警信号及编码通过无线数传终端，上传至监控中心。

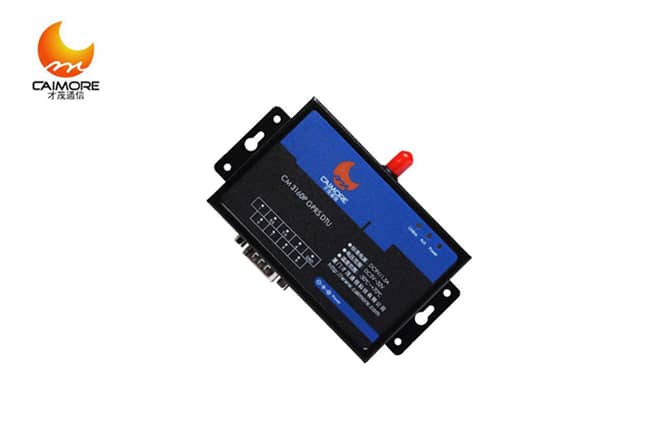

（2）无线通讯模块

“无线井盖管道监测管理系统”无线数传设备为用户提供TCP透明无线远距离数据传输或者UDP透明无线远距离数据传输的功能。对监控传输距离远的工程，具有施工方便的好处。

（3）监控中心

由计算机、 中心接警及、应用软件组成。 总控、分控中心建立在市级和区县级城市管理部门或相关行业单位保卫部门，通过计算机接收井盖监控采集终端的报警信息并与电子地图结合，对各辖区内所属的井盖管理进行统一指挥调度处警和对工程维护实行授权管理。

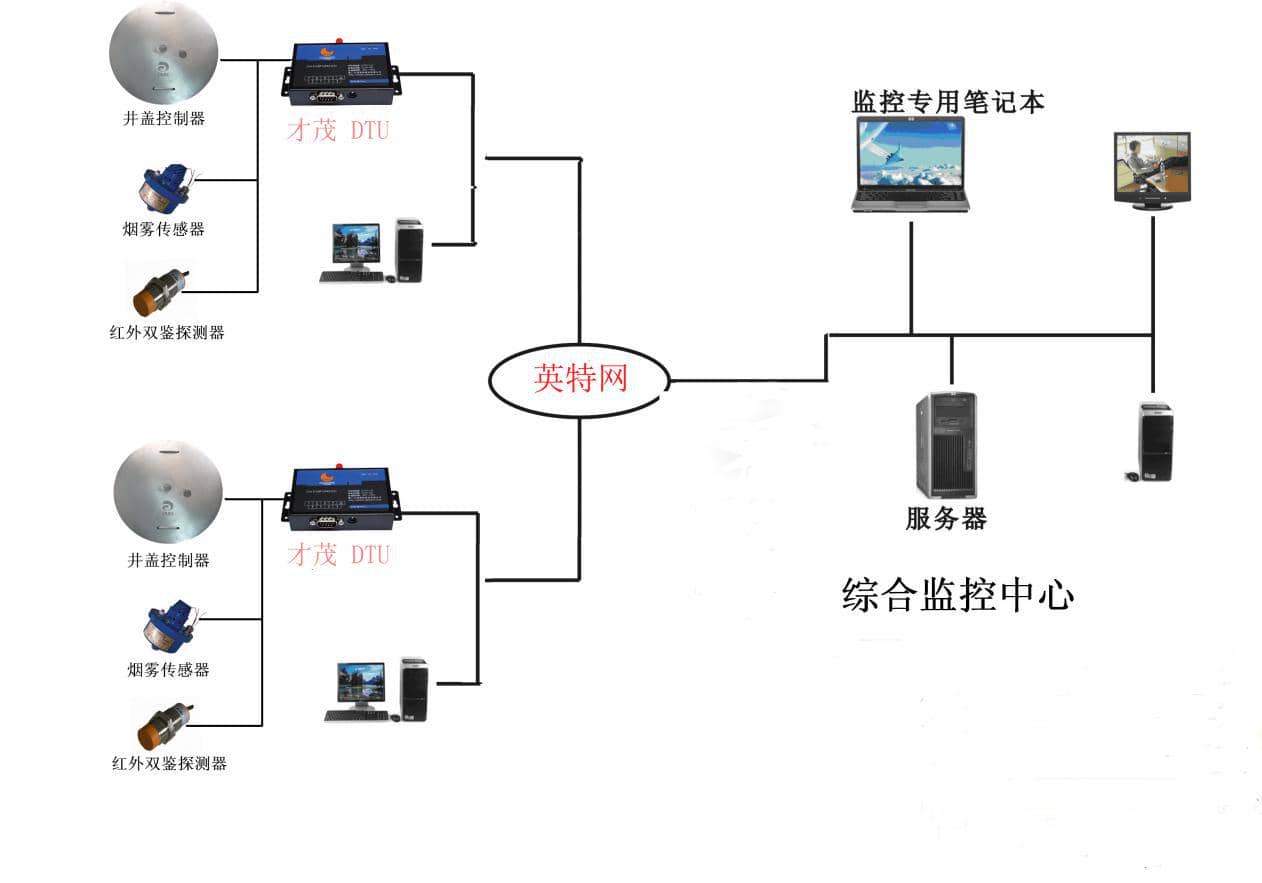

三、系统结构图（参考）

四、系统功能

1、实时监控：实时监控管道井盖的开启情况，采集井盖开启和关闭信号后，通过管道内的无线信号上传至监控中心，监控中心根据编码及开闭信号确定井盖的开启或关闭状态，

2、远程查询：系统定期对下位机及线路中的设备进行巡检，自动诊断链路故障；

3、远程管理：远程主控布防、撤防，集中管理，安全保密；

4、通讯方式：利用现有或铺设铜缆线路组建通讯网络或者无线GSM公网；

5、操作简单：维护人员可以在最短的时间内熟练应用系统软件；

6、管理方便：井盖故障的显示和存档，在电子地图上对辖区内管道井的各种故障，进行显示，并自动存储系统数据库中；

7、超大范围报警：可以实现对大区域范围内甚至整个城区每个井盖的联网管理。

8、高效出警、精确打击：井盖防盗监控指挥平台能确保快速出警，实现精确打击的目标，以预防为主，将财产损失减少到最小限度。

9、性能稳定：系统高稳定性，保证设备正常运转；硬件内置看门狗控制器，提高系统的可靠性；

10、防水防腐：具有防水、防锈、防腐蚀、防泥沙设计。

五、结束语

    城市井盖远程监测管理系统实现对城市井盖的远程无线联网管理。该系统通过安装在井盖内侧的物联网终端实时监测井盖开启、关闭事件，还可通过环境传感器监测井下是否发生漏气、漏水事故，终端监测信息通过移动网络实时上报管理平台，便于管理部门实时监控井盖状况，一有情况快速反应。
