不锈钢雨量计
自涤灰尘容易清洗
本仪器的核心部件翻斗采用了三维流线型设计,使翻斗翻水更加流畅,且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出,可直接读取降雨量,无需二次计算,简单方便。
样机申请
产品特性
1.产品概述
本仪器为降水量测量一次仪表,其性能符合国家标准GB/T 21978.2-2014《降水量观测要求》要求。
本仪器的核心部件翻斗采用了三维流线型设计,使翻斗翻水更加流畅,且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出,可直接读取降雨量,无需二次计算,简单方便。
1.构造特点

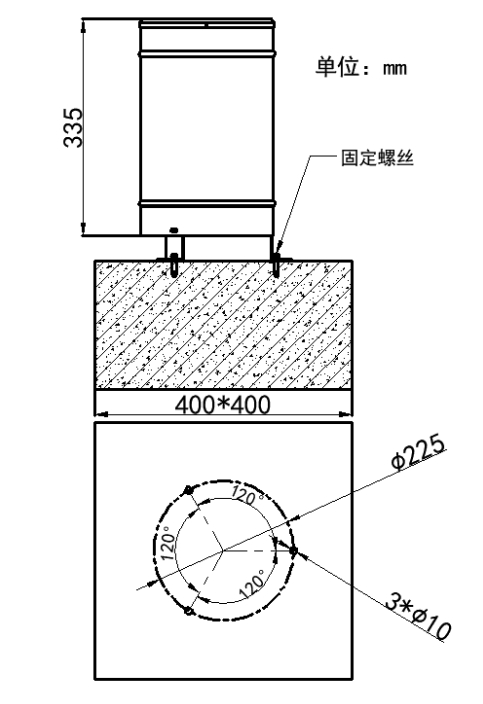

如图1所示,本仪器由外壳、过滤器、集雨器、漏斗、翻斗、接线端子、腿部支架、干簧管、控制盒、雨量计底座等组成。其中,雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同,本仪器的翻斗轴套为一体化定位结构,翻斗通过翻斗轴安装在轴轴承中,本仪器出厂时内部结构装配完成,不需要再进行内部结构的现场安装,给现场安装带来了方便。
本仪器的翻斗为三维流线型设计,并设计有下垂式弧面导流尖,其造型美观流畅、翻水性能更好且易清洗维护。
本仪器的翻斗上装有磁铁,干簧管支架上装有干簧管,仪器出厂时磁铁与干簧管均已调整在合适的耦合距离上,使仪器输出信号与翻斗翻转次数有确定的比例关系。
技术参数
测量参数 | |
项 目 | 内 容 |
承雨口径 | φ200mm; 刃口锐角:40°~45° |
分辨率 | 0.2mm/0.5mm可选 |
测量误差 | ≤±3%(室内人工降水、以仪器自身排水量为准) |
雨强范围 | 0mm~4mm/min(允许通过最大雨强8mm/min |
通讯方式: | 485通讯(标准MODBUS-RTU协议) |
最大功耗: | 0.24W |
工作环境: | |
环境温度: | 0~50℃ |
相对湿度: | <95%(40℃) |
供电范围: | 4.5~30V |
