CM570-72C光照度采集仪
产品特性
CM570-72C光照度采集仪采用数字采样处理技术及SMT 工艺,根据照明管理的实际使用场所设计、制造。
采集仪内所有元件均选用长寿命、高可靠的电子元器件,因而该产品寿命长、可靠性高。光照度采集仪主要
应用在隧道,国道,高速,城市快速路等交通领域,用于采集目标区域光照度值,配合网关和平台软件实现根据
光照度条件灯光亮度的功能。
Ø模式可选
(1)光照度采集仪可设置定时上报模式和查询模式。
Ø平均值边缘计算
(2)光照度采集仪可计算周围环境照度平均值,并上报平台端。
Ø制简单易用
(3)具有 RS485 接口,采用通用协议通信,简单易用。
Ø照度说明
(4)由于光照度采集仪所采集的参数受光照环境和外壳的影响,此参数只做参考作用,不一定与照度计一一对应。
技术参数
项 目 | 标 定 值 |
电源 | AC 85V-264V 50Hz |
工作频率 | 50Hz |
功耗 | ≤2W |
测 量 精 度 | ≤±10% |
示 值 误 差 | ±1% |
光谱响应误差 | ≤1% |
测 量 角 度 | 垂直 90 ° |
测 量 范 围 | 0~ 20000Lux |
正常工作温度范围 | -30℃~+70℃ |
正常工作湿度范围 | 0%~100% |
防 护 等 级 | IP65 |
信 号 接 口 | RS485 |
重量 | 主体 700g |

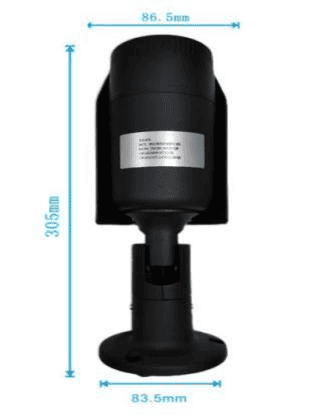

产品尺寸
外形尺寸:
产品出线说明
产品引出线采用一根橡胶护套线,线芯颜色功能对应见下表:
线芯颜色 | 功能 | 标注 |
棕 | 电源火线输入 | L |
黑 | 电源零线输入 | N |
白 | 485 通信线 | 485A |
黄绿 | 485 通信线 | 485B |
选型指南
产品安装说明:

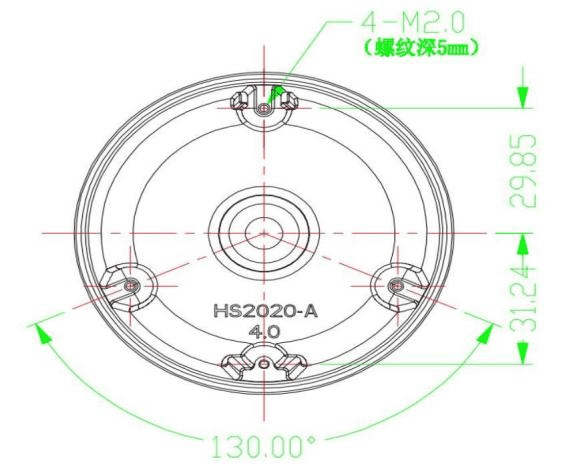

法兰盘安装:

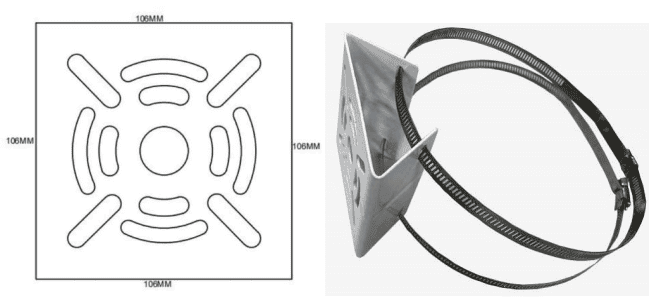

抱箍安装:

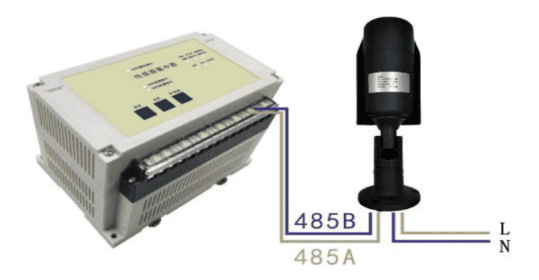

接线图及安装方式:
安装注意事项:
1、光照采集仪是一款光照度环境采集的产品,设备安装位置不能有其他的遮挡物。
2、RS-485 信号线不能接反。
3、RS-485 信号通信距离不能超过 1000M,超过时会导致信号衰减,无法通信。如果现场传
感器集中器和光照度采集仪之间距离超过 1000M,中间需增加 RS485 信号中继器。
4、光照度采集仪安装确定在水平位置,高度为 1.5M。周围无遮挡物,可采集周围的照度环境
5、光照度采集仪应按接线图正确接线。接线要牢靠,避免因接触不良或引线太细发热而引起烧毁。
6、因为安装环境以及位置等一些客观因素影响,光照度采集仪实测值有一定的差异属于正常情况。
