CM510-72F DTU

产品型号

支持网络

简称

端子形态

(接口)

尺寸

WCDMA

联通3G DTU

 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm

100x62x24 mm（不包括天线及固定件）

EVDO

电信3G DTU

 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm

100x62x24 mm（不包括天线及固定件）

TDD-LTE

移动4G DTU

 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm

100x62x24 mm（不包括天线及固定件）

FDD-LTE

联通4G DTU

 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm

100x62x24 mm（不包括天线及固定件）

CM510-72F

全网通

全网通 DTU

 端口数量：2 个串口(RS232/RS485(可选))串口形式：5 针2.54mm +3 针2.54mm

100x62x24 mm（不包括天线及固定件）

串口

1数据位：8位
停止位：1、1.5、2位
校验位：无校验、奇校验、偶校验
串口速率：300bps ~ 115200bps
流控位：无流控
1个RS485接口，1个RS232通信接口，1个RS232调试接口

指示灯

可指示数据传输、在线情况

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

SIM/UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护

电源接口

标准的3芯火车头电源插座

供电

项  目

内   容

推荐电源

DC9V/1330mA

工作电压

宽电压设计，DC5V到DC35V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

设备功耗

项  目

内   容

通信状态

通信时平均电流：60mA@+12VDC

待机状态

待机时平均电流：25mA@+12VDC

休眠状态

待机时平均电流：25mA@+12VDC

物理特性

项  目

内   容

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域

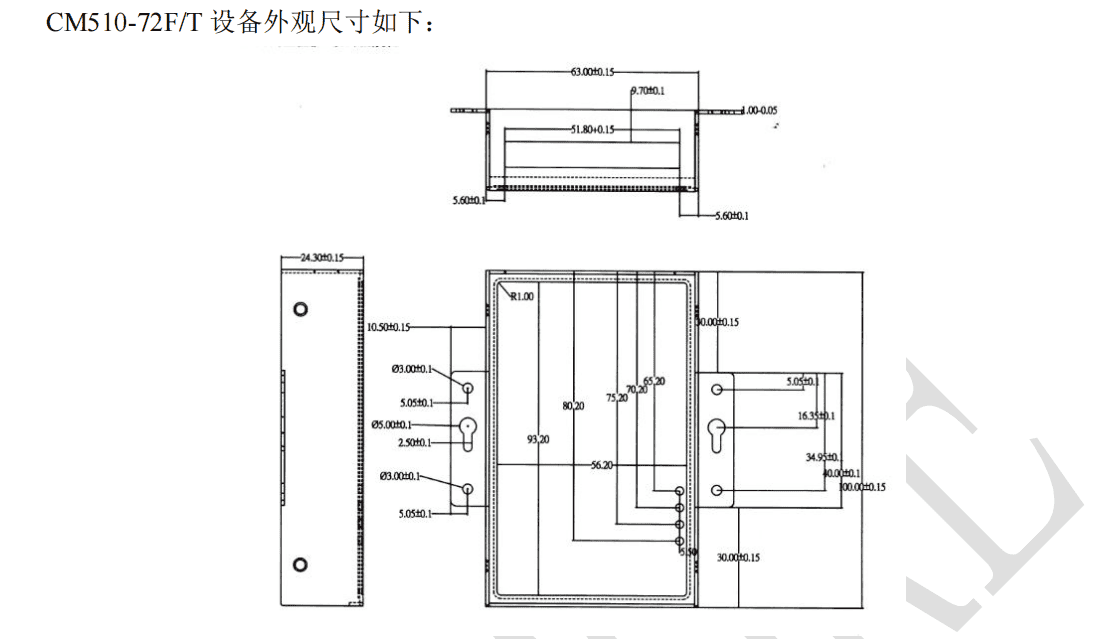

外形尺寸

100x62x24 mm（不包括天线及固定件）

重量

0.41kg

其它参数

项  目

内   容

工作温度

（-25 ºC ~+65ºC）

储存温度

（-40~+85ºC）

相对湿度

（95%(无凝结)）

频段

LTE-FDD:B1/B3/B8;
LTE-TDD:B38/B39/B40/B41;
WCDMA:B1/B8;
TD-SCDMA: B34/39;
GSM B3/B8;

理论宽带

LTE: 最大 10 Mbps (DL)/最大 5 Mbps (UL)
EDGE: 最大 236.8 kbps (DL)/最大 236.8 kbps (UL)
GPRS: 最大 85.6 kbps (DL)/最大 85.6 kbps (UL)

发射功率

<24dBm

接收灵敏度

<-109dBm
