CM570-73A 80G调频雷达物位计

一般数据

过程连接

法兰 / 材质    304不锈钢、PP

天线型材

PTFE

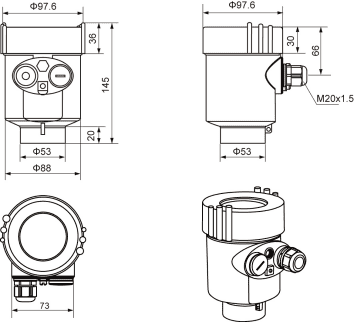

外壳

铸铝/ 不锈钢

外壳和外壳盖之间的密封

FKM

外壳视窗

透明PC

接地端子

不锈钢

供电电压

两线制 单腔(4-20mA)

标准型

(12-24)VDC

本质安全型

(12-24)VDC

功耗

max .22.5mA

允许纹波

- <100Hz            U s s  < l V

-(100～100K) Hz     U s s < l0mV

两线制 两腔(4-20mA)

本安+隔爆型

(18-25)VDC

功耗

max .22.5mA

四线制 单腔 (RS485)

标准型

(9-27)VDC

功耗

max .1.5W

本质安全型

24(1±10%)V DC

功耗

max .12mA

四线制 两腔 (4-20mA)

本安+隔爆型

220VAC

功耗

max .18mA

电缆参数

电缆入口／插头

1个M 20xl.5 电缆入口  电缆直径5...9MM

1个盲堵 M20×l.5

接线端子

导线横截面 2.5mm²

输出参数

输出信号

(4～20) mA / HART

RS 485/ Modbus

分辨率

1mm

故障信号

电流输出不变；20. 5mA；22mA；3.9mA

积分时间

(0～40)s，可调

盲区

 0.1m/0.2m/0.3m

最大测量距离

150米

测量间隔

大约1秒（取决于参数设置）

调整时间

大约1秒（取决于参数设置）

工作存储及运输温度

(-40～80) ℃

相对湿度

˂ 95%

压力

Max. 2.5MPa

耐震

机械震动l0m/s² , (10～150)Hz

CM570-73A

CM570-73A（防腐）

测量介质

液体，蒸汽，泡沫

强腐蚀液体，蒸汽，泡沫，高温高压

测量范围

0.1m~10/20/30/60/100m

0.1m~10/20/30/60/100m

过程连接

法兰≥DN50

法兰≥DN80

过程温度

-40～130℃

-40～130℃

过程压力

-0.1～1.0MPa

-0.1～2.5MPa

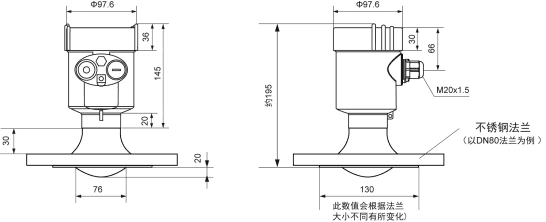

天线尺寸

76mm透镜天线

76mm透镜天线（根据法兰大小定制）

天线材质

PTFE

PTFE/整体填充

精    度

±1mm

±1mm

防护等级

IP67

IP67

中心频率

80GHz

80GHz

发 射 角

3°

3°

电    源

二线制/DC24V

四线制/DC12~24V

四线制/AC220V

二线制/DC24V

四线制/DC12~24V

四线制/AC220V

外    壳

铝/不锈钢

铝  /不锈钢

信号输出

二线制/4...20mA/HART协议

四线制4...20mA/ RS485 Modbus

二线制/4...20mA/HART协议

四线制4...20mA/ RS485 Modbus
