CM570-RFM-0A地下管网雷达流量计
雷达超声波双水位双流速IP68 防水
CM570-RFM-0A地下管网流量计主要应用于灌区的明渠的量水，用作远程测量或检测的数据终端，通常选用在标准的断面进行测量。本流量计采用高精度的雷达测量水位以及流速，采用才茂自有灌渠模型进行量水的计算，并考虑明渠周围环境影响进行修正。
样机申请
产品特性
量水数据由串口数据以标准MODBUS协议或自有协议输出。
明渠流量计主要由雷达流速模组、雷达水位模组以及控制单元组成。
技术参数
工作参数 | |
参数 | 说明 |
供电电压 | 直流6 ～ 30V |
电流（12V供电） | 正常工作时小于80mA，休眠小于1mA。 |
工作温度 | -40°～85° |
防水等级 | IP68 |
发射频率 | 24GHz |
通讯接口 | RS-485 |
通讯协议 | MODBUS-RTU / 自定义协议 |
测量参数 | |
参数 | 说明 |
测速范围 | 0.03～20m/s |
测速精度 | ±1%FS |
速度分辨力 | 0.01m/s |
测距范围 | 0.4～40m |
测距精度 | ±3mm |
距离分辨力 | 1mm |

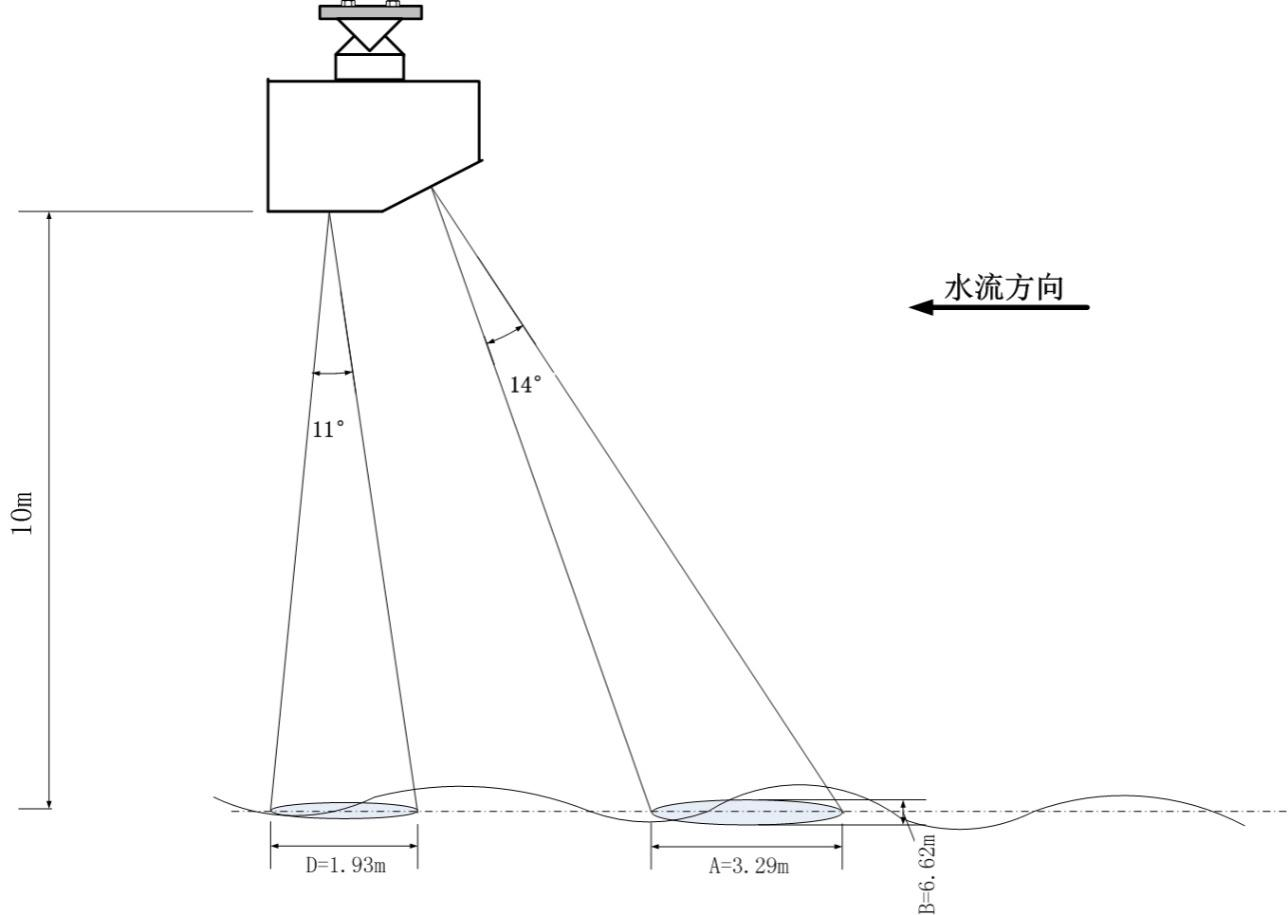

天线样式 | 流速：14 x 32゜ 水位：11 x 11゜ |
间隔时间 | 1 ～ 5000min |
外观参数 | |
参数 | 说明 |
流量计尺寸（长×宽×高） | 220×120×84mm |
支架尺寸（长×宽×高） | 100×90×74mm |
重量 | 流量计+支架：5.8kg |
外壳材料 | 镀锌、不锈钢板 |
产品尺寸

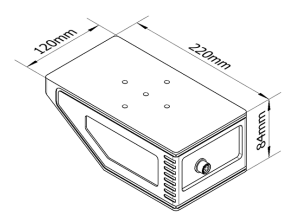

图1 流量计外壳尺寸图
图 2 支架尺寸图
选型指南
应用方案
