铝合金单灯控制器

远程通信数据采集智能控制

单灯控制器是具有单双回路控制功能和
电压、电流、功率监测功能的智慧照明控制器,可选
4G、NB、Zigbee 等多种可远程通讯方式,支持远程遥
控的设备。该控制器适用于道路照明、景观照明等领域的远程控制和监测,也适
用于小功率照明回路控制场合,以及对控制回路少、点位分布分散的场合。

样机申请

功能特性：

⚫ 远程通信：针对不同使用环境，可选 4G/NB/ZIGBEE/LORA/RS485 等通信模式；

⚫ 数据采集：采用计量级电能采集芯片，可实时采集路灯电压、电流、功率、电量等参数；

⚫ 智能控制：实现路灯远程开关、亮度调节、控制策略设定等；

⚫ 故障告警：针对路灯常见故障如灯杆倾斜、电能异常等进行监测告警；

⚫ 参数设置：可远程设置设备编号、告警启停、告警阀值等；

⚫ 开放协议：支持平台与平台 API 对接，硬件与平台对接，协议定制开发；

⚫ 扩展接口：可选 PWM 或 0~10VDC 调光、灯杆漏电检测、灯杆倾斜、北斗定位等功能模块。

功能参数		内容
电源输入	电压范围	85~265VAC 120~380VDC
	频率范围	45~60Hz
	电流范围	0~5A
	待机功耗	≤1W
电能检测	电压检测范围	85~265VAC
	电压检测精度	≤2%
	电流检测范围	0~10A
	电流检测精度	≤2%
	有功无功精度	≤2%
调光输出	PWM	10V – 400Hz
	0-10V	0-10VDC
安规	安全标准	IEC60950/EN60950/UL60950/IP66
电磁兼容	EMI	CISPR22/EN55032:CLASS B
	EMS	IEC/EN6100-4:Perf.Criteria B
通信指标	通信制式	移动2G/.CAT-1 联通2G/CAT-1 电信CAT-1
	支持频段	TD-LTE:Band 38/39/40/41 FDD-LTE:Band 1/3/5/8 GSM:Band 3/8
	功率等级	TD-LTE Band 38/39/40/41	+23dBm(Power class 3)
		FDD-LTE Band 1/3/5/8	+23dBm(Power class 3)
		GSM Band 8	+33dBm(Power class 4)
		GSM Band 3	+30dBm(Power class 1)
使用环境	工作温度	-35℃ ~ +75℃
	存储温度	-40℃ ~ +90℃
	工作湿度	5% ~ 95% (无凝露)
	存储湿度	10% ~ 80%
其他参数	IP防护等级	IP66
	外观尺寸(mm)	L:170mm W:64mm H:38.75mm
	重量(g)

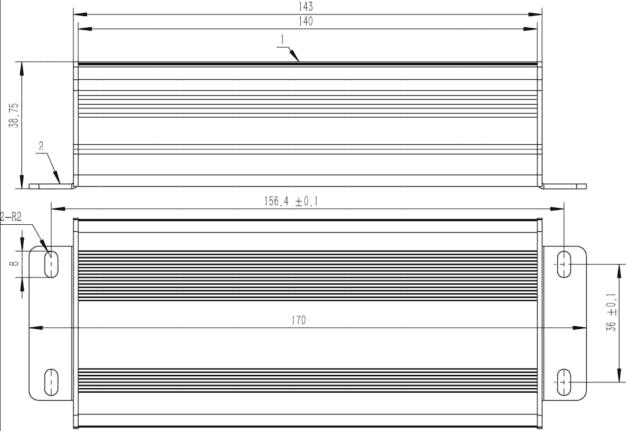

安装示意图：

电气连接图：
