CM570-SLCD-11测地型GNSS接收机

高性价比小型化分体式多功能
才茂CM570-M66UGH-11是一款针对北斗地基增强系统建设而设计的高性价比、小型化、分体式、多功能的GNSS接收机，内置1408 通道的全系统全频点定位模组，Linux 操作系统，接口类型丰富，通信方式多样，支持大容量数据存 储，是北斗地基增强系统建设的最佳选择。
样机申请

产品特性


  • Linux 智能系统：Qualcomm Cortex-A7 + Linux 智能系统平台，为用户带来高效运算及产品功能的无限扩展。

  • 全系统全频点GNSS接收机：主机集成高精度定位模组，具有完全自主核心知识产权，支持 BDS B1I,B2I,B3I,B1C,B2a,B2b，GPS L1C/A,L1C,L2P(Y),L2C,L5，GLONASS L1,L2，Galileo E1,E5a,E5b,E6，QZSS L1,L2,L5 和 SBAS全系统全频点信号接收与解算。

  • 兼容多种协议：支持 Ntrip Client/Server/Caster，TCP Client/Server 连接，FTP 协议文件传输，HTTP/HTTPS 协议和 MQTT 协议传输功能。

  •  支持前端解算：主机支持前端解算功能，可以在主机端既完成静态数据解算，并把结果上传至云端，大幅减少对云端服务器计算能力的要求。

  • 云服务功能 ：主机可定期上报设备位置、网络状态、信号强度、收星状态等主机状态，支持云平台对远程设备的重启、设置、升级等操作。


技术参数

配置

内容

备注

硬件平台

Qualcomm Cortex-A7


软件平台

Linux




























GNSS

GNSS 接收频点

GPS L1C/A, L1C, L2P(Y), L2C, L5 GLONASS L1, L2, L3

BDS B1I, B2I, B3I, B1C, B2a, B2b Galileo E1, E5a, E5b, E6

QZSS L1, L2, L5 SBAS L1

IRNSS L5*

*IRNSS 固 件 升 级后支持

通道

1408


伪距观测精度(RMS)

10.0cm


载波相位观测精度(RMS)

1.0mm


单点定位精度(RMS)

水平 1.5m 高程 2.5m


RTK 定位精度(RMS)

水平 0.8cm+1ppm  高程 1.5cm+1ppm


静态精度(RMS)

水平： ±（2.5+0.5x10-6D)mm    (D 为被测点间距离)

高程： ±（5.0+0.5x10-6D)mm    (D 为被测点间距离)


时间精度(RMS)

20ns


定位数据

NMEA-0183


差分数据

RTCM3.X


存储格式

RINEX、 自定义


数据刷新频率

1Hz、2 Hz、5 Hz、10 Hz、20 Hz


GNSS

接收数据可用率

≥98％（可用的数据/采集的数据）


数据完整率

≥98％（采集数据/应采集数据）


系统平台

串口

标准 RS232 接口波特率

支持 9600、19200、38400、115200、230400bp s


网口

标准 RJ45 接口，10/100Mbps 网络自适应


USB

集成于 7 芯接口上，支持接入电脑直接拷贝数据




网络通讯

LTE FDD : B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28

LTE TDD : B38/39/40/41

WCDMA : B1/2/4/5/6/8/19

GSM : B2/3/5/8


内置存储

32GB，循环存储，支持多通道存储




电气特性

电压输入

9-24V DC（典型 12V）


功耗

1.8W（仅定位记录功能）  2.4W（开启 4G 传输功能）




物理特性

尺寸

135x 102 x 47mm


重量

≤490g


防护等级

IP68


环境特性

工作温度

-40~+85℃


存储温度

-

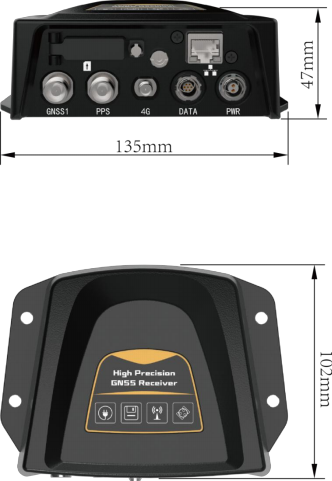

产品尺寸
