CM570-RR08 24GHz-75m测距雷达(平板型)
毫米波雷达水位监测
才茂CM570-RR08毫米波雷达采用FMCW模式,非接触式安装设计,体积小巧,结构紧凑。精度高,功耗低,抗干扰能力强,适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。
样机申请
产品特性
才茂CM570-RR08毫米波雷达采用FMCW模式,非接触式安装设计,体积小巧,结构紧凑。精度高,功耗低,抗干扰能力强,适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。
技术参数
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
发射机 | ||||||
发射频率 | ƒ | 24 | 26 | GHz | ||
输出功率(EIRP) | Pout | 13 | 20 | dBm | ||
天线角度(参考图4) | ||||||
波束宽度(-3dB) | 水平方向 | 11 | ° | |||
垂直方向 | 11 | ° | ||||
电源 | ||||||
工作电压 | VCC | 9 | 12 | 24 | V | |
工作电流 | ICC | 30 | mA | 典型值 | ||
输出 | RS485通讯方式,默认波特率115200,ASCII/Modbus协议可自由切换 | |||||
环境 | ||||||
工作温度 | TOP | ﹣45 | + 85 | ℃ | ||
刷新率 | 0.1 | 10 | 25 | Fps | ||
外形尺寸(长x宽x高) | 194mm x 108mm x 40mm
| |||||
重量 | 455g | |||||
测量指标: | ||||||
测距范围 | 0.2~75m | |||||
测量精度 | ±1cm | |||||
分辨率 | 1mm | |||||
启动时间 | 1s |

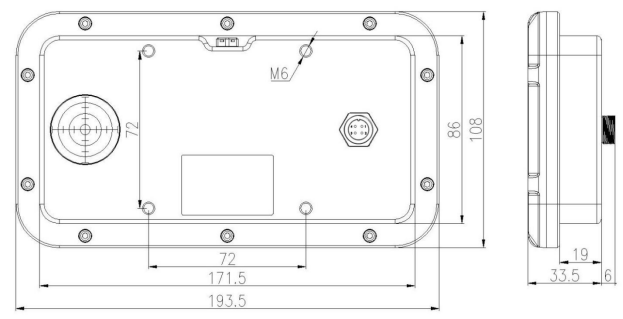

产品尺寸
LDRR08尺寸图

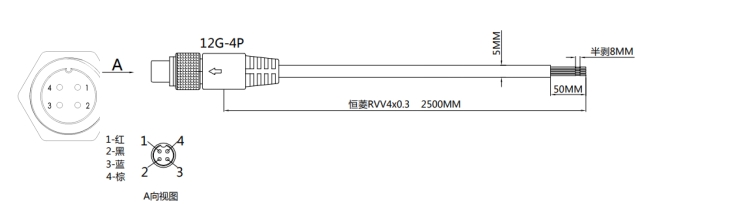

接口采用纯铜防水型航空插头座连接器12G,顺序为:1:VCC,2:GND,3:485A,4:485B。
接线说明图
