CM570-71C车流量采集仪

才茂CM570-71C车流量采集仪属于微波智能照明传感采集器 ，是一款利用多普勒雷达 (DopplerRadar) 原理设计的微波移动物体探测器，

利 用雷达线性调频技术原理，对检测面发射微波，通过对回波信号进行高速实时的数字化 处理分析，检测车流量信息的非接触 式交通检测器。

是一款可以输出车流量及车速测 量值的智能照明控制器(本产品默认输出车流量计数值)，本产品采用数字采样处理技术 及 SMT制造工艺，根

据照明管理的实际使用状况所设计、制造，传感器内所有元件均选用长寿命、高可靠的电子元器件，保证整体产品具有寿命长、可靠性高的特点。

Ø感应车辆移动 ，探测距离远

(1)可探测车辆移动，感应面可调，探测垂直距离可达 30m 以上。

Ø 预设传感模式 ，判断场景应用

(2)支持将数据上传到网关，按照预设的模式或场景特点，判断有无车，为智能照明应用提供必要参数。

Ø 配合智能照明软件实现灯光控制

(3)根据车流量采集器数据，配合智能照明软件实现路灯，隧道灯等照明设施实现灯光亮度调节、开关控制。

Ø检测汽车速度和逆行情况

(4)可检测车辆接近/远离， 用于车道顶部安装时既可测速，也可判断是否有逆行 (默认只做车流量计数)。

Ø应用场景

(5)安防监控智能启动控制，车辆测速，停车场管理 (替代地感) ， 雾区引导，微波车检，智能照明。

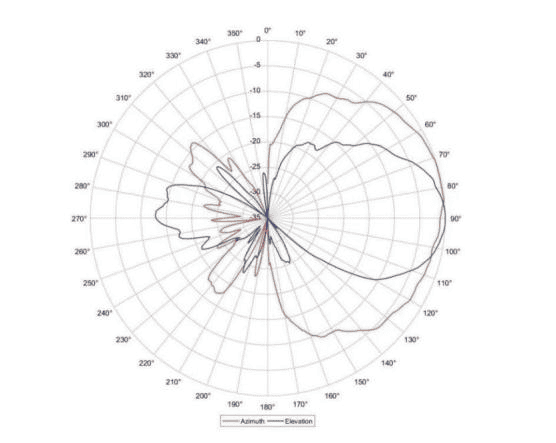

微波天线特性：

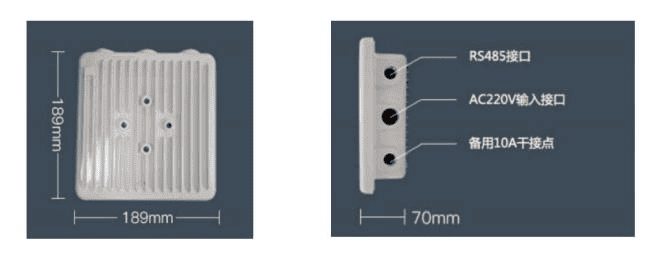

外形尺寸：

安装方式：

可根据现场实际情况进行沿车道侧向安装或正向安装，安装方式为固定在道 路两侧立杆上，

立杆直径不得大于 5CM。

产品出线说明：

产品引出线采用两根橡胶护套线，线芯颜色功能对应见下表：

接线图及安装方式说明：

车流量检测仪 485A、485B 分别接入智能集控器 A2、B2 端口

车道侧向安装示意图（多车道车流量统计）               测道正向安装示意图（单车道车流量统计）

安装注意事项:

1 、智能控制器需安装在坚固、耐火、不易震动的物体上，确保安装使用可靠。

2 、智能控制器应接线正确、牢靠，避免接线错误、不良引起短路、火灾的发生。

3 、工作时，确保安装支架固定、没有震动、角度固定。

4 、确保传感器检测点的附近5米无微波强反射物，如高大树木、金属门架，过街天桥，金属广告牌，检测点对地面也无微波强反射物。

5 、检测点不要选在车辆变线较多或转弯处，不要选在有微波干扰源处。

6 、侧向安装时，为了降低大型车辆完全遮挡情况，安装高度要求不低于地面 6 米。

7 、车道侧向安装时如有靠近设备安装一侧车道大车遮挡内侧车道小车情况，则车辆计数只做一次有效值记录。
