CM570-27C隧道集中控制器

Ø 自动控制功能

(1) 按设定的时间表或经纬度值或者传感器反馈的型号值， 自动管控回路控制器、照明控制器等终端设备。

Ø 本地手动控制功能

(2) 智能集控器面板上有“手/自动 ”切换按键、“开灯 ”按键、“关 灯 ”按键，通过这 些按键可实现对回路控制器、照明控制器等终端设备的应急控制，手动控制命令优先于自动控制命令。

Ø 数据采集功能

(3) 智能集控器可采集回路控制器和照明控制器等终端设备的运行数据，如：调光值、运行参 数等。

Ø 状态采集功能

(4) 内智能集控器可采集回路控制器和照明控制器等终端设备的运行状态，如：开关状态、运行方式等。

Ø 电参数采集功能

      （5）智能集控器可采集照明控制器等终端设备的电参数，如运行电压、电流、功率及功率因数等。

Ø 自动校时功能

(6) 智能集控器采用高精度时钟芯片，时间精准，保持掉电时间，实时读取服务器时间，时刻校准。

Ø 回路控制功能

(7) 具有 1 路开关量输出接口，可控制交流接触器，按时间表或经纬度设定值自动控制回路的供电状态。

Ø 本地或远程维护功能

(8) 智能集控器具备本地升级和远程维护和远程升级功能。

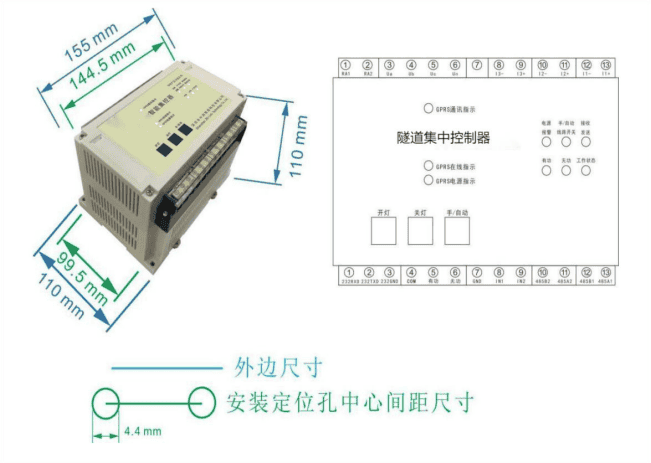

外形尺寸：

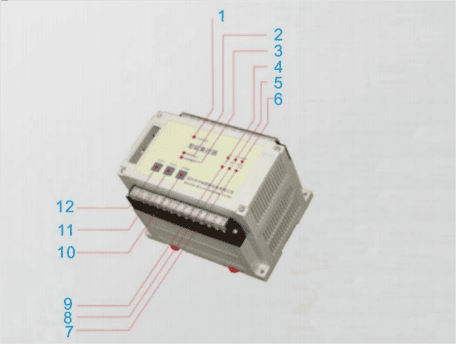

结构说明

1 GPRS 通讯指示：

红色灯闪烁终端发送数据，绿色灯闪烁表示终端接收数据。

2 GPRS 在线指示：

集中器查找 SIM 卡（只针对上行 GPRS 通讯）、信号值过低时在线指 示灯常亮。若SIM 卡欠费，在线指示灯常亮。GPRS 网络注册成功后， 在线指示灯0.5S闪烁。拨号成功后以1S闪烁。

3 电源指示：

红色指示灯亮，表示 GPRS 模块有电（只针对上行 GPRS 通讯）。

4 电源/警报指示：

集中器通电工作时指示灯位绿色常亮，出现故障时指示灯为红色常 亮。

5 手/自动或线路开关指示：

手动工作模式时绿灯常亮；线路开关为开时红灯常亮。

6 工作状态：

正常工作时红色指示灯以间隔 1s 闪烁。

7 手/自动：

系统手/自动切换开关，只有切换手动时，全网开关灯按键才有用， 自动模式为系统自动运行模式。

8 关灯：

集控器下属回路控制器及智能照明控制器同时断闸。

9 开灯：

集控器下属回路控制器及智能照明控制器同时合闸。

备注：1 、2 、3 为选配功能

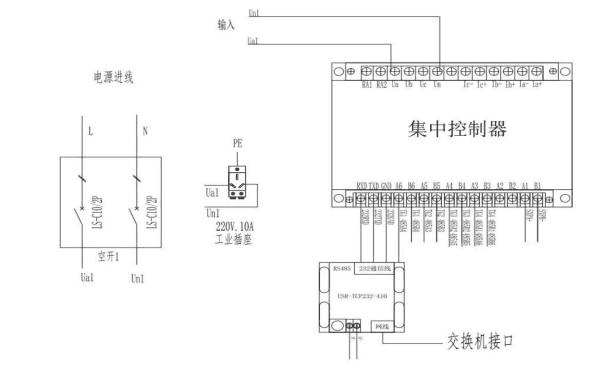

产品接线图：

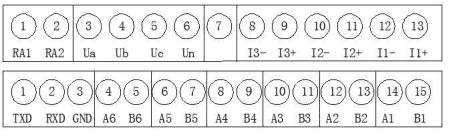

端子接线图：

1  通讯端口

●485 通讯端口第1路至第6路（下排端子 4-15）

●第1路可连接本地控制平台，第2路可连接RS485通讯的传感器。

●第3路至第 6 路：用于与单灯智能照明控制连接，每路485按256台单灯控制器设计。

●232通讯端口（下排 1、2、3）：用于扩展RJ45接口。

2    供电端口（上排 3、6）

● 该端口中 Ua、Un 为集中控制器供电端口。

3 回路控制端口（上排 1、2）

该端口为一路回路控制端口，可配合交流接触器进行一路回路控制

注意事项:

1. 所有开关回路输出必需接交流接触器，不能直接接负载，以免继电器输出烧结。

2. 集控器需安装在坚固、耐火、不易震动的物体上，确保安装使用可靠。

3. 集控器应接线正确、牢靠，避免接线错误、不良引起短路、火灾。
