CM570-RR04B 80GHz-40m测距雷达(透镜)
雷达水位计水文监测水位监测
才茂CM570-RR04B毫米波雷达是专门针对水文监测进行设计的雷达。该雷达采用FMCW模式,非接触式安装设计,体积小巧,结构紧凑、精度高,功耗低,抗干扰能力强。适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。
样机申请
产品特性
技术参数
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
发射机 | ||||||
发射频率 | ƒ | 77 | 81 | GHz | 带宽4G | |
输出功率(EIRP) | Pout | 13 | 20 | dBm | ||
天线角度(参考图4) | ||||||
波束宽度(-3dB) | 水平方向 | 6 | ° | |||
垂直方向 | 6 | ° | ||||
电源 | ||||||
工作电压 | VCC | 9 | 12 | 24 | V | |
工作电流 | ICC | 20 | mA | 典型值 | ||
输出 | RS485通讯方式,默认波特率115200,ASCII/Modbus协议可自由切换 | |||||
环境 | ||||||
工作温度 | TOP | ﹣45 | + 85 | ℃ | ||
外形尺寸(直径x高) | Φ66x96 mm | |||||
重量 | 212 g | |||||
测量指标: | ||||||
测距范围 | 0.1~40m | |||||
测量精度 | ±2mm | |||||
分辨率 | 1mm | |||||
启动时间 | 100ms最快 |
说明:
雷达工作频段为80GHz,测距的范围40米为最大测量范围,根据物体RCS的大小,探测距离的最大值会有偏差。
雷达出厂默认配置兼容ASCII\MODBUS两种协议,可自行根据相应指令切换协议模式(详细协议文件请向我司索取)。

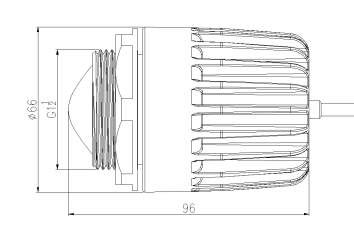

产品尺寸
产品规格图

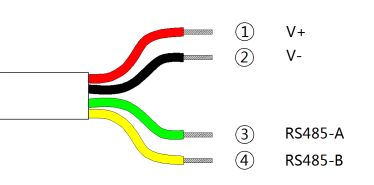

接口接线定义:1:V+,2:V-,3:485A,4:485B
接口示意图
